| 加工定制：否 | 类型：跳汰机 | 生产厂商：石城县国邦矿山机械有限公司 |
| 型号：JT1-1 | 品牌：邦鸿 | 给矿粒度：10mm |
| 冲程：8.5-12mm | 冲次：80-180次/min | 处理能力：4-10t/h |
| 外形尺寸：1822×1190×1915mm | 重量：900kg |

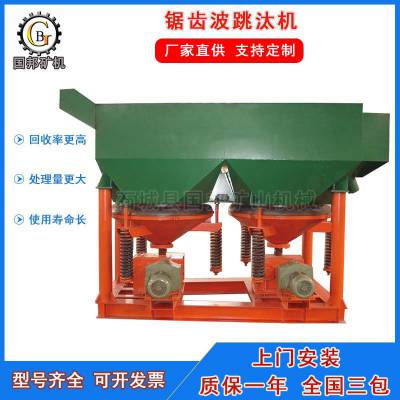

锯齿波跳汰机
锯齿波跳汰机是现代重选设备之一，由于其处理能力大，选别粒度范围广，操作维护简单，作为粗选或精选被广泛用于选别金、锡、钛、赤铁、铁矿、煤等矿物，特别是在锰矿选矿领域中得到了广泛应用。
传统的跳汰机多为圆周偏心驱动，其跳汰脉动曲线多为正弦波形，由于隔膜运动产生的上升、下降水流速度和作用时间基本相同，因此，不利于跳汰床层松散及矿粒按比重分层，从而影响了设备的选别比和回收率。
锯齿波跳汰机是根据跳汰床层理论分层规律，在传统跳汰机基础上进行研制和改进的一种节能重选设备，其跳汰脉动曲线呈锯齿形，使上升水流快于下降水流：上升时间短、下降时间长；克服了正弦波，脉动曲线跳汰机产生的上升、下降水流和作用时间相同的缺陷，增强了床层的松散度，缓解了吸入作用，使矿物中的重矿粒得到充分沉降，大大提高了设备的选别比能力和回收率。其与正弦波跳汰机对比分别提高：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%；耗水量减少30%-75%，占地面积减少1/3，且冲程可调整，由于采用电磁调整电机进行拖动使冲次可无级调节。其性能达到国内***水平，是目前较理想的节能重选设备之一。
型 号
性能参数 | JT5-2 （矩形） | JT4-2 (矩形) | JT3-1 (梯形) | JT2-2(矩形) (JT1070) | JT1-1 (梯形) | JT0.57-1 (梯形) |
每台室数 | 2 | 2 | 1 | 2 | 1 | 1 |
冲程(mm) | 15-25 | 6.5-20 | 10-20 | 12-17 | 8.5-12 | 8.5-12 |
冲次(次/min) | 80-120 | 80-120 | 80-120 | 80-180 | 80-180 | 80-180 |
筛网总面积(m2) | 4．86 | 4.33 | 3.3 | 2.28 | 1.04 | 0.57 |
处理能力(t/h) | 12-20 | 10-15 | 6-10 | 8-15 | 4-10 | 1-2.5 |
给矿粒度(mm) | ＜10 | ＜10 | ＜10 | ＜15 | ＜10 | ＜6 |
筛下补水量(m?/h) | 1-3 | 1-2 | 1-3 | 1-3 | 1-3 | 1-3 |
电机功率(kw) | 5.5×2 | 7.5 | 5.5 | 3 | 2.2 | 1.5 |
外形尺寸(mm) | 3670×2360×3050 | 3600×1850×2600 | 3180×2000×2030 | 3225×1550×2150 | 1822×1190×1915 | 1560×820×1550 |
重量(t) | 5.2 | 4.6 | 3.2 | 1.6 | 0.9 | 0.61 |
备注 | 以安装形式分左式和右式 | |||||
